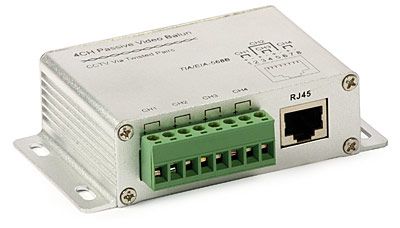

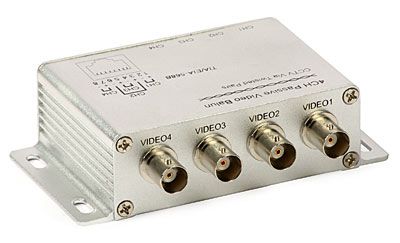

Transformator Etrix Video Pasywny 4VP na 4 Kanały

53,90 zł
Producent: ETRIX
Wysyłka:48 godzin
Produkt dostępny (2 szt.)
Waga:0.30 kg
Sprawdź koszty wysyłki

Koszty dostawy tego produktu

Ilość:szt.

Transformator wideo Etrix 4VP służy do przesyłania sygnału z czterech kamer za pomocą 8-żyłowego kabli UTP CAT5e na większe odległości zapewniając przesył sygnałów wizyjnych do 1500 metrów (przy użyciu aktywnego odbiornika) przy optymalnej jakości wideo. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ohm do impedancji przewodu symetrycznego.
Wykorzystywany jest w systemach monitoringu, gdzie pozwala na efektywne projektowanie instalacji oraz uniknięcie nadmiaru okablowania.

Cechy wyróżniające
  • transmisja 4 sygnałów wideo z jednoczesną eliminacją zakłóceń
  • pozwala na uproszczenie instalacji systemu monitoringu. Sygnał wideo z pojedynczej kamery przesyłany jest na jednej parze żył w kablu UTP CAT 5e, co pozwala na przesłanie 4 niezależnych kanałów wideo przez 8-mio żyłowy kabel UTP CAT5e
  • możliwe podłączenie z wykorzystaniem drugiego transformatora pasywnego jako odbiornika - wtedy maksymalna odległość transmisji wynosi 330 m
  • możliwe podłączenie z wykorzystaniem transformatora aktywnego odbiornika - wtedy maksymalna odległość transmisji wynosi 1500 m
  • nie wymaga zasilania
  • posiada wbudowane zabezpieczenia przeciwzakłóceniowe
Typ przewodu i sposób podłączenia:
Do instalacji powinna być wykorzystana skrętka nieekranowana CAT5 lub wyższej. Jakość zastosowanego kabla ma bezpośrednie przełożenie na jakość obrazu i zasięg transmisji.
Przewody powinny być zaciśnięte zgodnie ze schematem TIA/EIA-586B na wtyk RJ-45. Kable koncentryczne należy podłączyć do gniazd BNC
Ułożenie przewodów we wtyku RJ-45
Przykład podłączenia:
Różne możliwości połączenia transformatorów




Nazwa Etrix 4VP
Kod
Częstotliwość 0...8 MHz
Impedancja BNC 75 Ohm
Impedancja RJ-45 100 Ohm
Pojemność dyferencjalna (max) 62pF/m
Obsługiwane standardy NTSC, PAL, SECAM, CCIR
Zasilanie brak
Temperatura pracy -10...70 °C
Temperatura przechowywania -30...70 °C
Wymiary zewnętrzne 105 x 58 x 29 mm
(wyłączając gniazda BNC)
