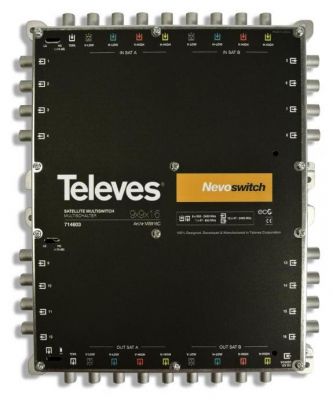

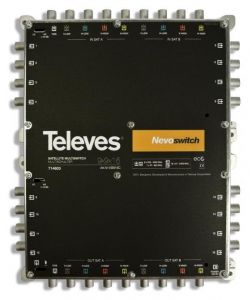

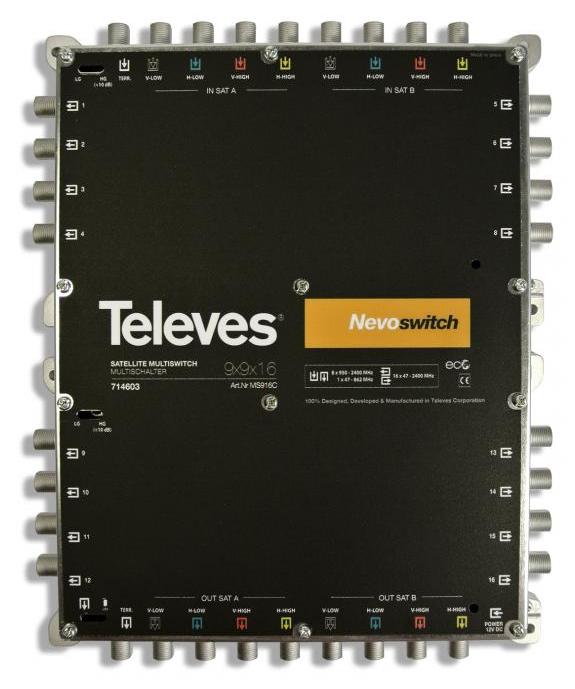

Multiswitch Nevoswitch Televes MSW 9x9x16 714603
Gama multiswitchy 9-wyjściowych z 8, 12, 16, 24 i 32 wyjściami. Wyposażone
w 9 wyjść dla rozbudowania instalacji w formacie kaskadowym, zwiększając w ten
sposób liczbę użytkowników. Rodzaj zastosowania (konfiguracja gwiazdy lub
kaskady) wybierany jest za pomocą wbudowanego przełącznika. W gamie dostępny
jest również wzmacniacz 9-wyjściowy (8sat + naziemne) o wzmocnieniu 25dB w sat
oraz 27 dB w DVB-T z przejściem zasilania.
- Obudowa z zamak'u - lepsze ekranowanie i wyprowadzanie ciepła.
- Instalacja w topologii gwiazdy lub kaskady.
- Regulowane wzmocnienie IF +10dB dla każdej grupy 8 użytkowników, wyrównujące proporcje w sieci kablowej.
- Zdalne zasilanie poprzez wejścia i wyjścia.
- Tryb ECO - zużycie prądu zmniejsza się wraz ze spadkiem liczby podłączonych użytkowników.
Główne cechy:
- Kompaktowy design: większ liczba wyjść w małej przestrzeni.
- Konfiguracja w topologii gwiazdy / kaskady: jedno urządzenia dla różego typu instalacji.
- Niezależne wzmocnienie każdej linii (8sat + 1DVB-T).
- Wiele opcji zasilania (Jack, przez kolumnę kasakady, wejście lub wyjście naziemne oraz złącza użytkownika)
- Regulowane wzmocnienie i korekcja - optymalne dostosowanie do właściwości sieci.
Nowa seria NevoSwitch
(… odlewana obudowa o podwyższonym ekranowaniu, … przeloty sygnałów, … regulacje poziomów na wyjściach etc)
Cechy wyróżniające:- Obudowa z zamak'u - lepsze ekranowanie i wyprowadzanie ciepła.
- Instalacja w topologii gwiazdy lub kaskady.
- Regulowane wzmocnienie IF +10dB dla każdej grupy 8 użytkowników, wyrównujące proporcje w sieci kablowej.
- Zdalne zasilanie poprzez wejścia i wyjścia.
- Tryb ECO - zużycie prądu zmniejsza się wraz ze spadkiem liczby podłączonych użytkowników.
Główne cechy:
- Kompaktowy design: większ liczba wyjść w małej przestrzeni.
- Konfiguracja w topologii gwiazdy / kaskady: jedno urządzenia dla różego typu instalacji.
- Niezależne wzmocnienie każdej linii (8sat + 1DVB-T).
- Wiele opcji zasilania (Jack, przez kolumnę kasakady, wejście lub wyjście naziemne oraz złącza użytkownika)
- Regulowane wzmocnienie i korekcja - optymalne dostosowanie do właściwości sieci.
| N.K. | 714603 | |||||
| Rodzaj | 9x9x16 | |||||
| Poziom wejściowy | dBµV | SAT | 102 | |||
| RF | 104 | |||||
| Straty przejścia | dB | SAT | 6 | |||
| RF | 4 | |||||
| Straty odgałęzienia 1..8 / 9..16 / 17..24 / 25..32 *1 |
dB (typ.) | SAT | 3 / 6 / . / . | |||
| RF | 2 / 5 / . / . | |||||
| RP | 40 | |||||
| Zasilanie | Vdc | 12 | ||||
| Izolacja | dB | H/V | >30 | |||
| Users | >25 | |||||
| Przejście DC | In-Out / Out-In | |||||
| Pobór prądu DC | mA | Zasilacz | Niskie Wzmocnienie | 80 | ||
| Wysokie Wzmocnienie | Kaskadowy | 135 | ||||
| Końcowy | 225 | |||||
| Odbiornik | 33 | |||||
| Temperatura pracy | ºC | –5….+45 ºC | ||||
| Waga | g | 1600 | ||||
| Wymiary (Anc x Alt x Pro) | mm | 208x253x30 | ||||
Chcieliśmy
przypomnieć że są to multiswitche o najmniejszym poborze energi
elektrycznej:
Poniżej wyjaśnienie, na przykładzie multiswitchy
5/8 :
·
Komercyjnie dostępne na rynku Multiswitche 5/8 (chińskie,
tureckie) pobierają moc z sieci energetycznej na poziomie – od 12 do 25
[W]
(można to łatwo sprawdzić na
stronach WWW producentów lub importerów .
To tłumaczy czemu większość
multiswitchy wydziela aż TYLE ciepła : )
·
Pobór mocy naszego multiswitcha NevoSwitch 5/8 dla
przykładowo 4-ch aktywnych wyjść SAT wynosi :
(12 V x 65mA)
+ (4 x 33mA* 13
V) = 2,496 [W]
Czyli tłumacząc zapisy ze wzoru :
(pobór mocy
multiswitcha 5/8) + (pobór mocy z
tunerów SAT – dla 4 - ech użytkowników x 33 mA) = 2,
496 [W]
Różnica w poborze mocy będzie wynosić od 10 do 20 W - tylko przy jednym multiswitchu 5/8.
Ile oszczędzamy pieniędzy rocznie stosując nasz NevoSwitch 5/8 ?
(10 W x 24 h x 365 dni) / 1000 x 0,62 zł /KWh = przynajmniej 54 zł (oszczędności ) rocznie
Wyjaśnienie zapisów ze wzoru :
(różnica w poborze mocy multiswitchy x liczba godzin na dobę x liczba dni w roku ) / przez 1000 żeby było w KWh x stawka za KWh Energa Gdańsk = oszczędność pieniędzy
W większych systemach oszczędności będą
proporcjonalnie większe ….
Zapraszam więc do planowania inwestycji
przy użyciu urządzeń TELEVES Eco – miej poboru mocy,
mniej strat cieplnych = dłuższa żywotność ….
